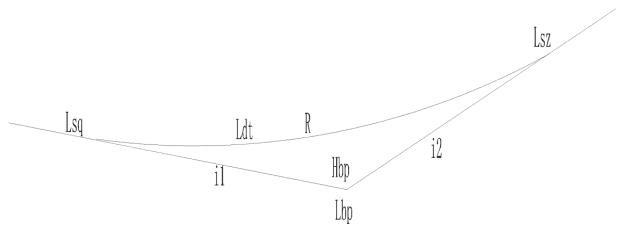

如图所示：变坡点L处高程为H，两端坡度为i1、i2，该处竖曲线为半径R，已知某桥墩中心里程为L，支座中心处梁高为H，支座高为H，试计算其支座中心处垫石高程。
如上图：
1、计算该墩对应的线路坡度i和线路高程H。
该点线路坡度i=i+（L―L）÷R
△i=i1―i2，T=R*△i ÷2000
Y=x÷（2R）= （L―L）÷（2R）
该点线路高程H= H＋（L―L）×i＋（L-L）÷（2R）
2、计算梁底高程H
六面坡线路中心处梁高为3.062m ,桥上轨道建筑高为0.688m
判断所采用的梁型，
六面坡时为H＝H－0.688－3.062
人字坡时为H＝H－0.688－3.062－0.037

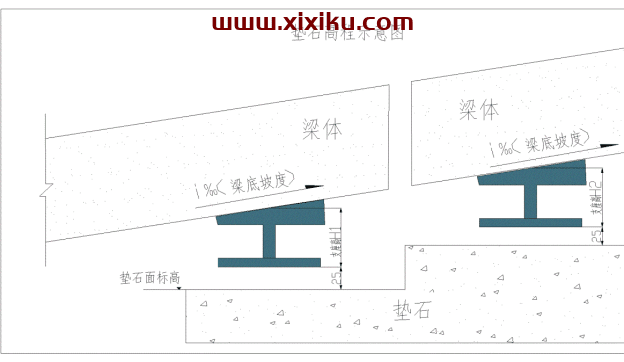

3、计算支座中心处垫石标高H
梁底纵坡＝对应两个墩台中心处线路坡度的平均值
垫石标高=梁底标高-支座高－垫层厚（25mm）
=梁缝中心处梁底高程±0.6m×梁底纵坡―支座高―垫层厚（25mm）
分类如下:
一、同桥墩（台）支座高相同（支座高H）
(1)、当梁底坡度0≤i‰≤4.2‰
下坡端垫石面高程=梁缝中心处梁底高程－H－25mm
上坡端垫石面高程=梁缝中心处梁底高程－H－25mm
(2)、当梁底坡度4.2‰＜i‰≤12.5 ‰
下坡端垫石面高程=梁缝中心处梁底高程－H－30mm
上坡端垫石面高程=梁缝中心处梁底高程－H－20mm
(3)、当梁底坡度12.5‰＜i‰≤20 ‰
下坡端垫石面高程=梁缝中心处梁底高程－H－35mm
上坡端垫石面高程=梁缝中心处梁底高程－H－15mm
二、同桥墩高支座（支座高H1）在下坡端，低支座（支座高H2）在上坡端：
1、当H1－H2=15mm时
(1)、当梁底坡度0≤i‰≤4.2‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm
(2)、当梁底坡度4.2‰＜i‰≤12.5 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－30mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－5mm
(3)、当梁底坡度12.5‰＜i‰≤20 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－35mm
低支座端垫石面高程=梁缝中心处梁底高程－H1
2、当H1－H2=10mm时
(1)、当梁底坡度0≤i‰≤4.2‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm
(2)、当梁底坡度4.2‰＜i‰≤12.5 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－30mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm
(3)、当梁底坡度12.5‰＜i‰≤20 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－35mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－5mm
3、当H1－H2=5mm时
(1)、当梁底坡度0≤i‰≤4.2‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm
(2)、当梁底坡度4.2‰＜i‰≤12.5 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－30mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm
(3)、当梁底坡度12.5‰＜i‰≤20 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－35mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm
三、同桥墩高支座（支座高H1）在上坡端，低支座（支座高H2）在下坡端：
1、当H1－H2=15mm时
(1)、当梁底坡度0≤i‰≤4.2‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm
(2)、当梁底坡度4.2‰＜i‰≤12.5 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－20mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm
(3)、当梁底坡度12.5‰＜i‰≤20 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－15mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm
2、当H1－H2=10mm时
(1)、当梁底坡度0≤i‰≤4.2‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm
(2)、当梁底坡度4.2‰＜i‰≤12.5 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－20mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm
(3)、当梁底坡度12.5‰＜i‰≤20 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－15mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
3、当H1－H2=5mm时
(1)、当梁底坡度0≤i‰≤4.2‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm
(2)、当梁底坡度4.2‰＜i‰≤12.5 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－20mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－25mm
(3)、当梁底坡度12.5‰＜i‰≤20 ‰
高支座端垫石面高程=梁缝中心处梁底高程－H1－15mm
低支座端垫石面高程=梁缝中心处梁底高程－H1－30mm
